Aide et installation
À prévoir : tournevis cruciforme et plat, escabeau, perceuse, pince à dénuder, ruban isolant, testeur de tension, 2 piles AAA pour la télécommande (elles ne sont pas fournies), et si possible une deuxième personne pour tenir le ventilateur.
Le courant reste coupé au disjoncteur jusqu'au test final.

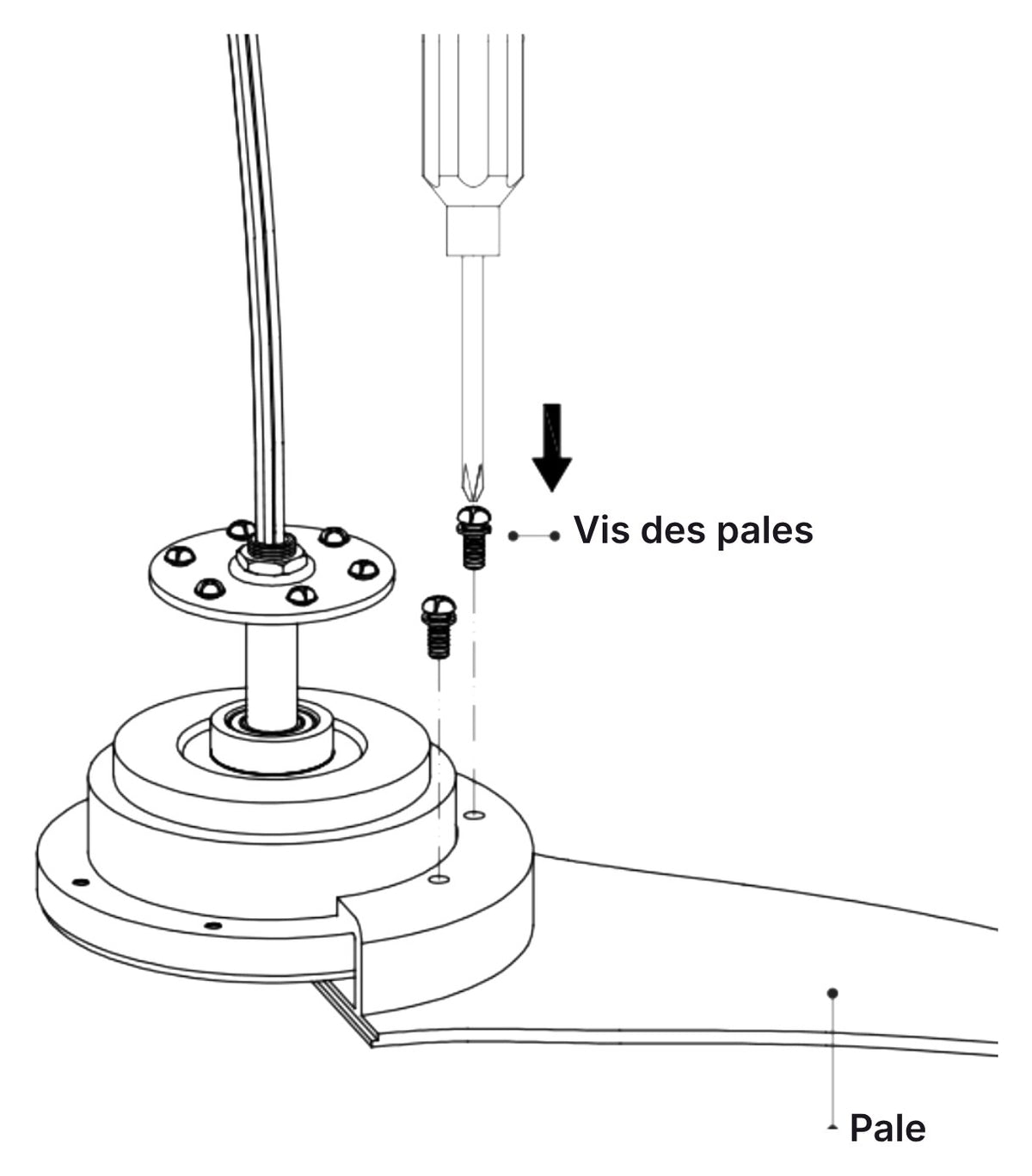

Le ventilateur s'assemble d'abord sur une table : il ne monte au plafond qu'à l'étape 4. Posez le moteur sur une surface douce, les fils vers le haut. Glissez une pale sous le rebord du moteur, alignez ses trous sur ceux du rebord, puis vissez-la par-dessus avec ses vis, sans serrer à fond. Posez les deux autres pales de la même façon, puis serrez toutes les vis fermement.
C'est bon quand les vis des trois pales sont serrées et qu'aucune pale ne bouge à la main.

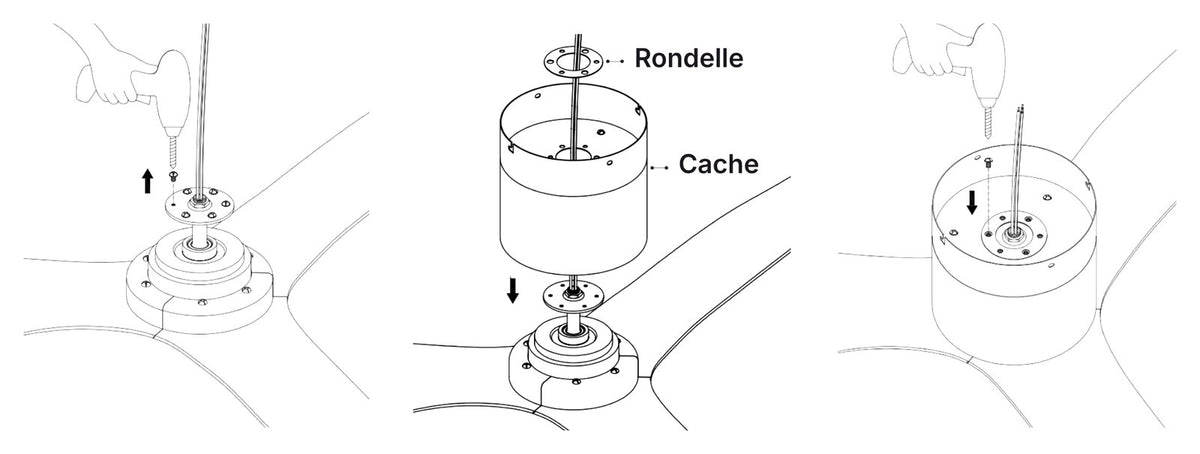

En haut du moteur, retirez les vis du petit disque d'où sortent les fils, et gardez-les. Enfilez le cache sur le moteur, ses encoches vers le haut, en faisant passer les fils par son trou central. Posez la rondelle par-dessus, dans le cache, puis revissez les vis à travers la rondelle et le fond du cache.
Faites passer les fils du plafond par le centre du support. Laissez libre le fil de terre qui pend du support : il se raccorde à l'étape 5.
C'est bon quand le support ne bouge pas si vous tirez fermement dessus.

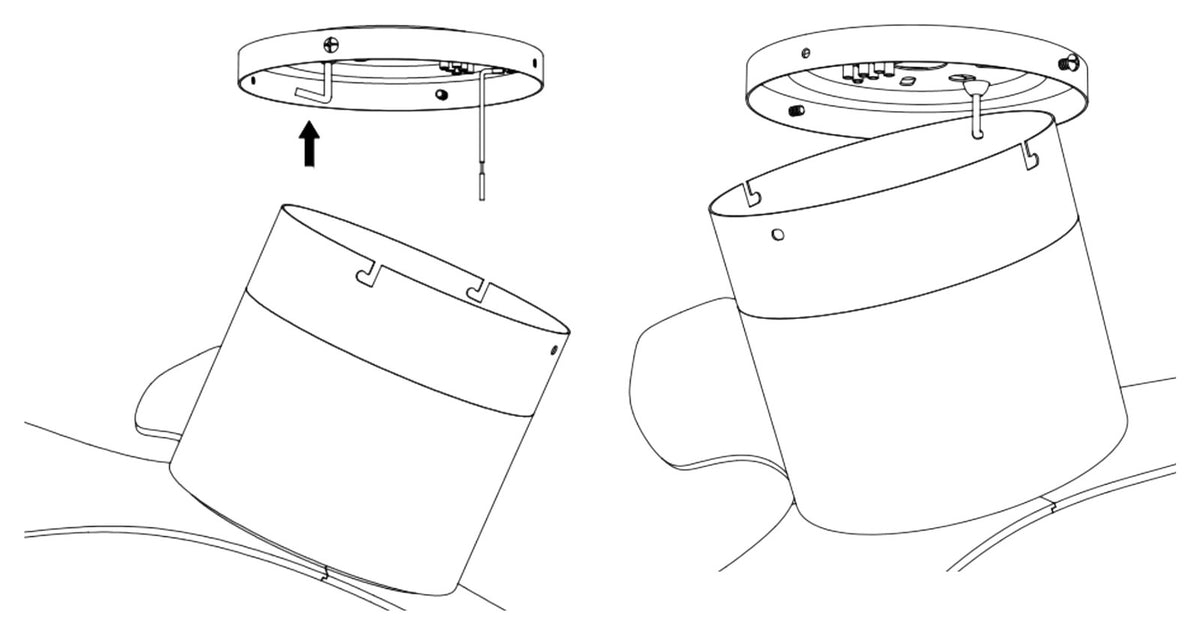

Soulevez le ventilateur jusqu'au support, avec l'aide d'une deuxième personne si possible, et accrochez-le au crochet du support par le trou du bord du cache. Il reste suspendu là le temps du branchement.

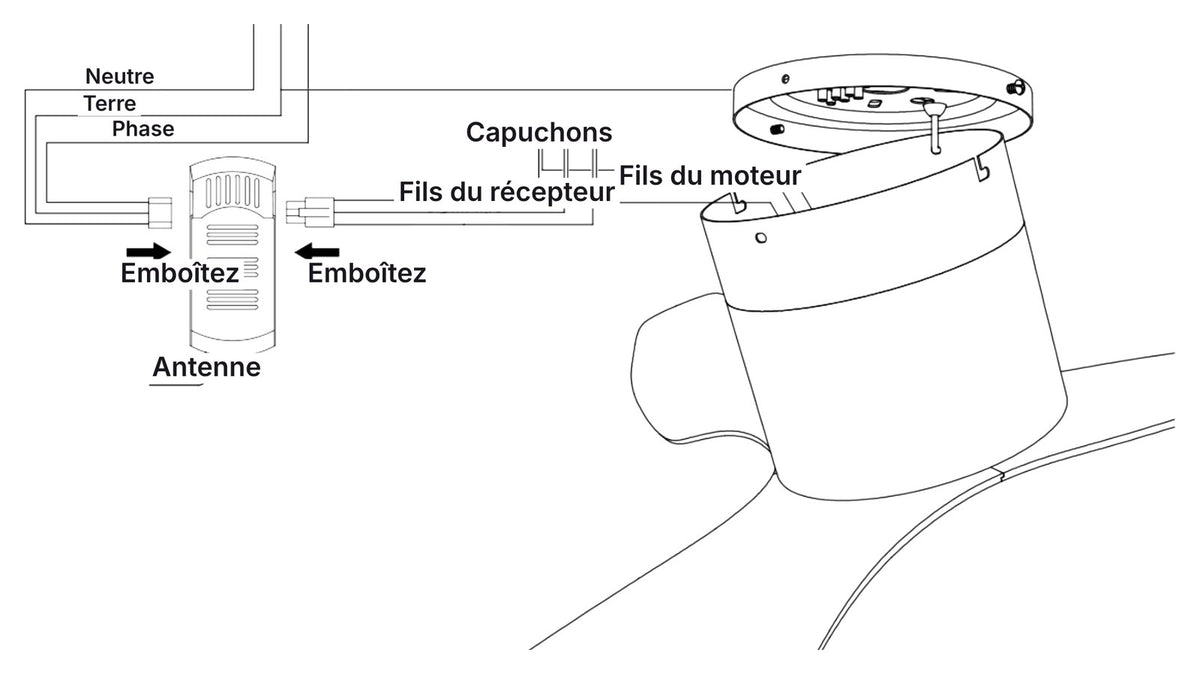

Côté moteur : raccordez les fils rouge, marron et gris de la fiche de sortie du récepteur aux fils de même couleur du moteur, avec les capuchons fournis, puis emboîtez cette fiche sur le récepteur.
Côté plafond : raccordez la phase du plafond au fil noir de la fiche d'entrée et le neutre au fil blanc, avec le bornier du support, ou des bornes de connexion (les trois capuchons fournis servent côté moteur), puis emboîtez cette fiche sur le récepteur.
Raccordez le fil vert-jaune du plafond, la terre, à la vis ou au fil de terre du support, et au fil vert-jaune de la fiche d'entrée s'il y en a un.
Rangez le récepteur et tous les fils dans le cache, pour qu'aucun ne pende.
Quel fil va où ?
Faites appel à un électricien s'il n'y a pas de fil vert-jaune au plafond, si les fils du plafond sont de la même couleur, ou s'il y en a plus de trois.

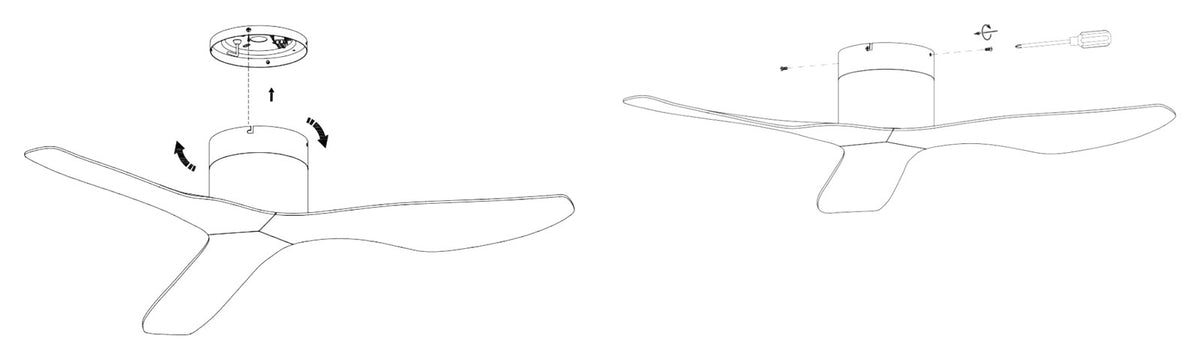

Poussez le cache vers le haut contre le support, ses encoches face aux vis du support, et tournez-le pour l'engager.
Serrez les quatre vis du support.
Le test final
Remettez le courant au disjoncteur, placez les 2 piles AAA dans la télécommande, démarrez le ventilateur, puis essayez les vitesses. Si un interrupteur mural alimente le ventilateur, laissez-le toujours allumé : la télécommande ne fonctionne que sous tension. Votre ventilateur est prêt.
Le ventilateur se commande avec la télécommande. La touche Stop le démarre et l'arrête. Il a six vitesses, de 1, la plus douce, à 6, la plus forte, et le voyant du haut indique la vitesse. La touche Timing arrête automatiquement le ventilateur au bout de 2, 4 ou 6 heures (pour l'annuler, arrêtez le ventilateur). Un appui long sur la touche F/R change le sens de rotation, confirmé par trois bips. Ce modèle n'a pas de lumière : la touche en haut à gauche ne sert qu'à l'appairage.
Été ou hiver ? En été, l'air descend : vous le sentez sous le ventilateur. En hiver, changez le sens pour que l'air monte, et choisissez une petite vitesse : l'air chaud resté au plafond redescend doucement. Le sens se change pendant que le ventilateur tourne.
Le disjoncteur saute quand vous le remettez ? Laissez le courant coupé et faites vérifier le branchement par un électricien.
Un ventilateur neuf peut demander quelques heures, voire quelques jours de rodage.
Il tourne sans doute en mode hiver. Faites un appui long sur la touche F/R de la télécommande.
Le détail est à l'étape 5.
Coupez au disjoncteur, déposez l'ancien luminaire et sa douille pour retrouver les fils du plafond, puis suivez les étapes 3 et 5.
Ne suspendez jamais le ventilateur au crochet de la boîte : fixez le support dans la dalle ou la solive (étape 3). Les fils du plafond se raccordent au récepteur (étape 5). Au moindre doute, faites appel à un électricien.
Ne vissez jamais le support dans la plaque seule : il doit être fixé dans la structure, une solive ou la dalle. En cas de doute, demandez conseil à un professionnel.
Ce ventilateur se fixe à plat, sans rotule. Sur un plafond en pente, fabriquez une cale en bois qui rattrape la pente, fixez-la solidement dans la structure du plafond, puis fixez le support dessus.
Vérifiez d'abord dans les calages et au fond du carton : les petites pièces sont souvent glissées dans un sachet. Selon les séries, les quantités de petites pièces peuvent légèrement varier.
Si une pièce manque vraiment, répondez à l'e-mail de confirmation de votre commande avec une photo du contenu du carton : nous vous l'envoyons.

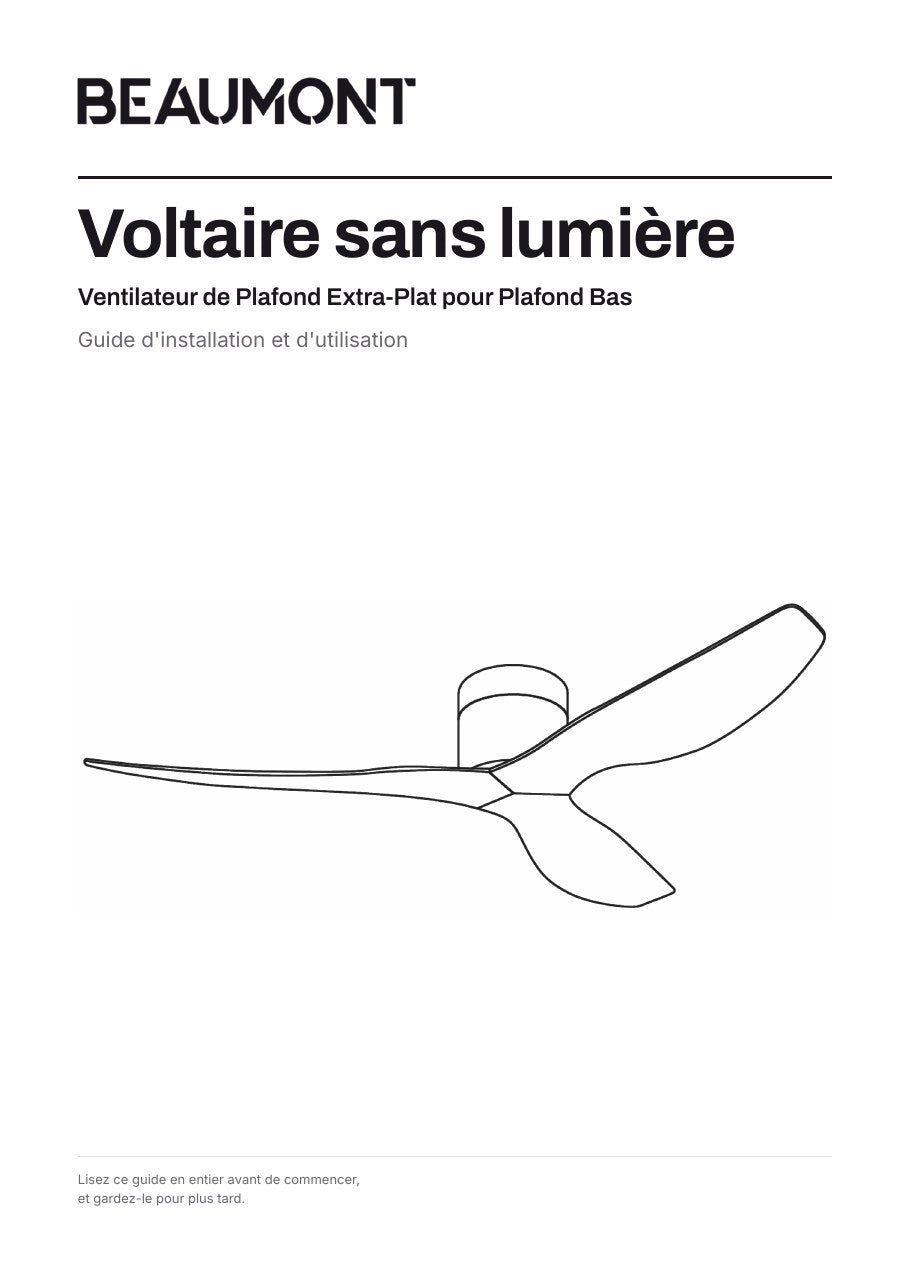

Le guide d'installation et d'utilisation, avec toutes les étapes en images. PDF à imprimer ou à garder sur votre téléphone.
