Aide et installation
À prévoir : tournevis cruciforme et plat, escabeau, perceuse, pince à dénuder, ruban isolant, testeur de tension, 2 piles AAA pour la télécommande (elles ne sont pas fournies), et si possible une deuxième personne pour tenir le ventilateur.
Le courant reste coupé au disjoncteur jusqu'à la fin de l'étape 7.
Le ventilateur s'assemble d'abord au sol. Le support est vissé dans la cloche : retirez les vis sur le côté de la cloche, sortez le support et gardez les vis, elles servent à l'étape 7.

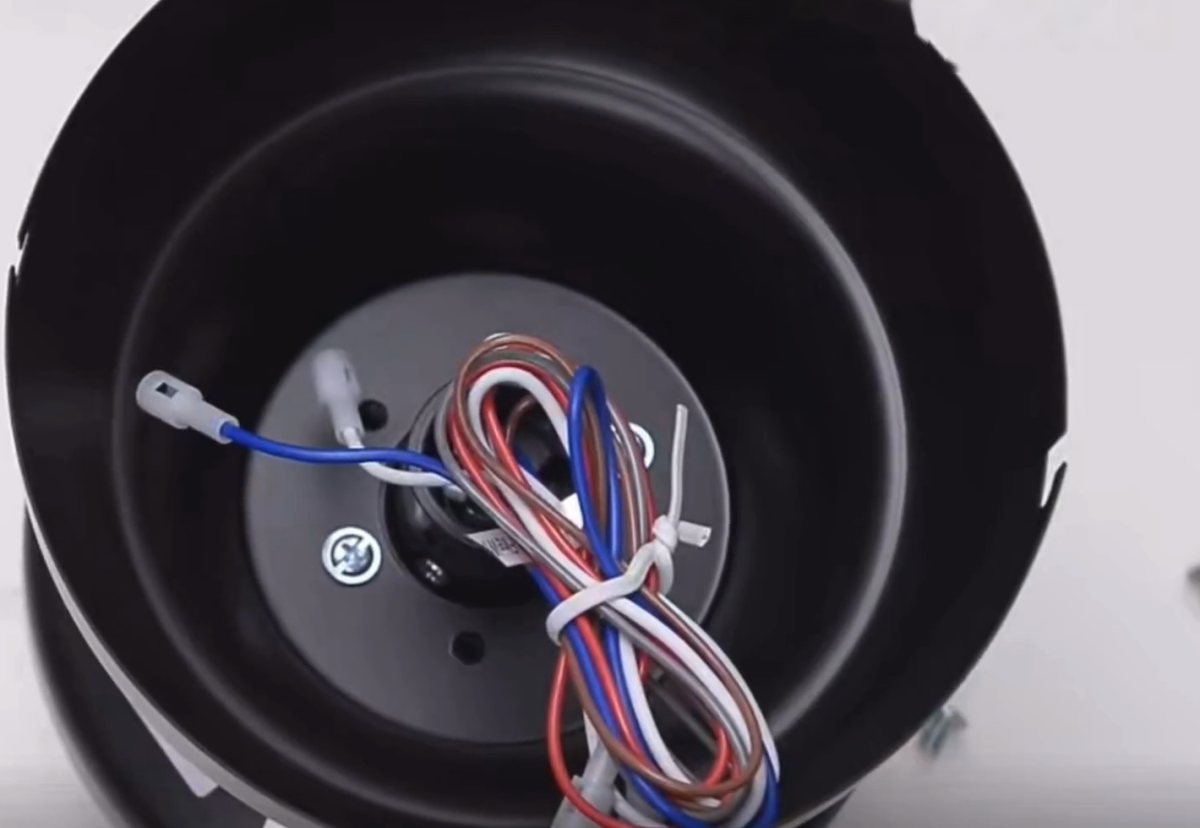

Posez la cloche sur le moteur en faisant passer les fils du moteur par son trou, puis vissez-la par l'intérieur.

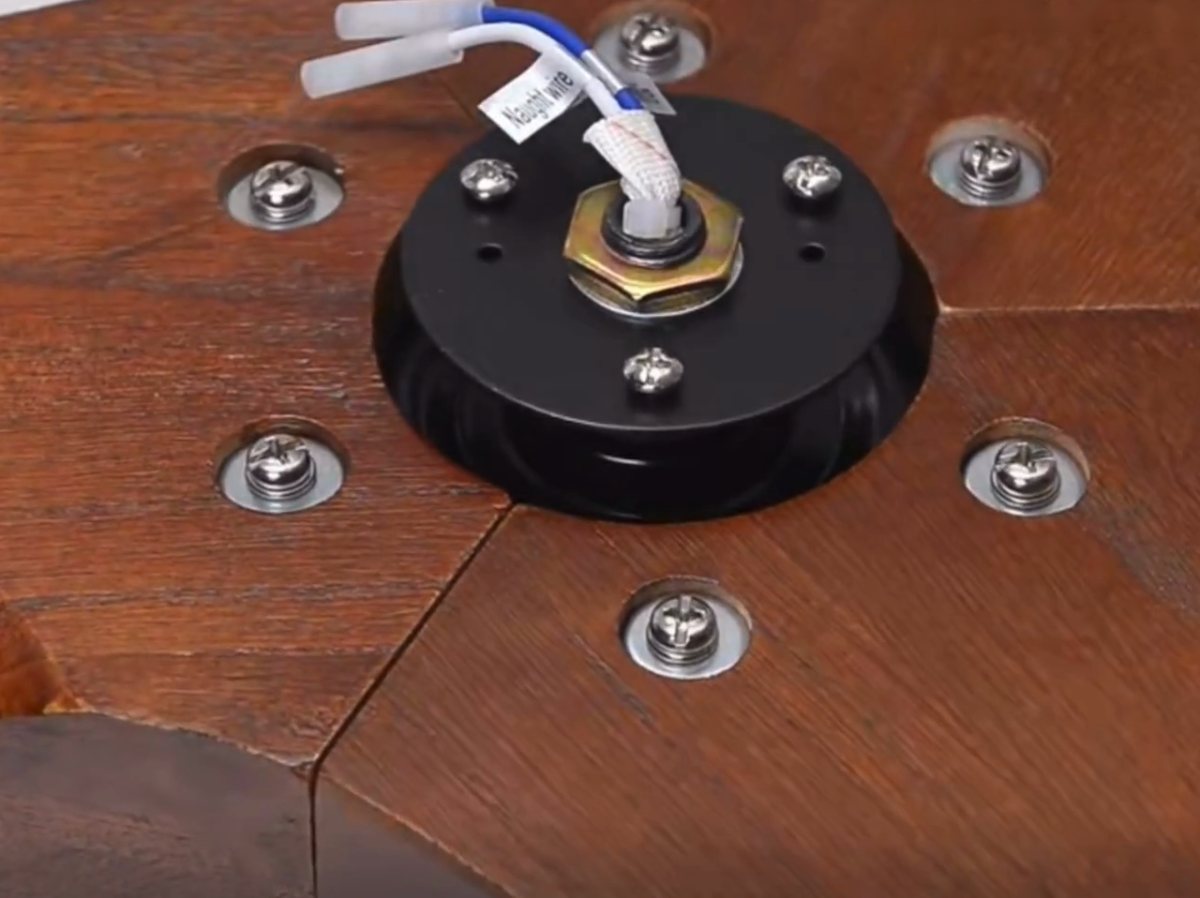

Présentez une pale sous le moteur, alignez ses trous sur ceux du moteur et vissez-la sans serrer à fond. Posez les deux autres de la même façon, puis serrez toutes les vis.
C'est bon quand, en les faisant tourner à la main, les pales passent toutes à la même hauteur.

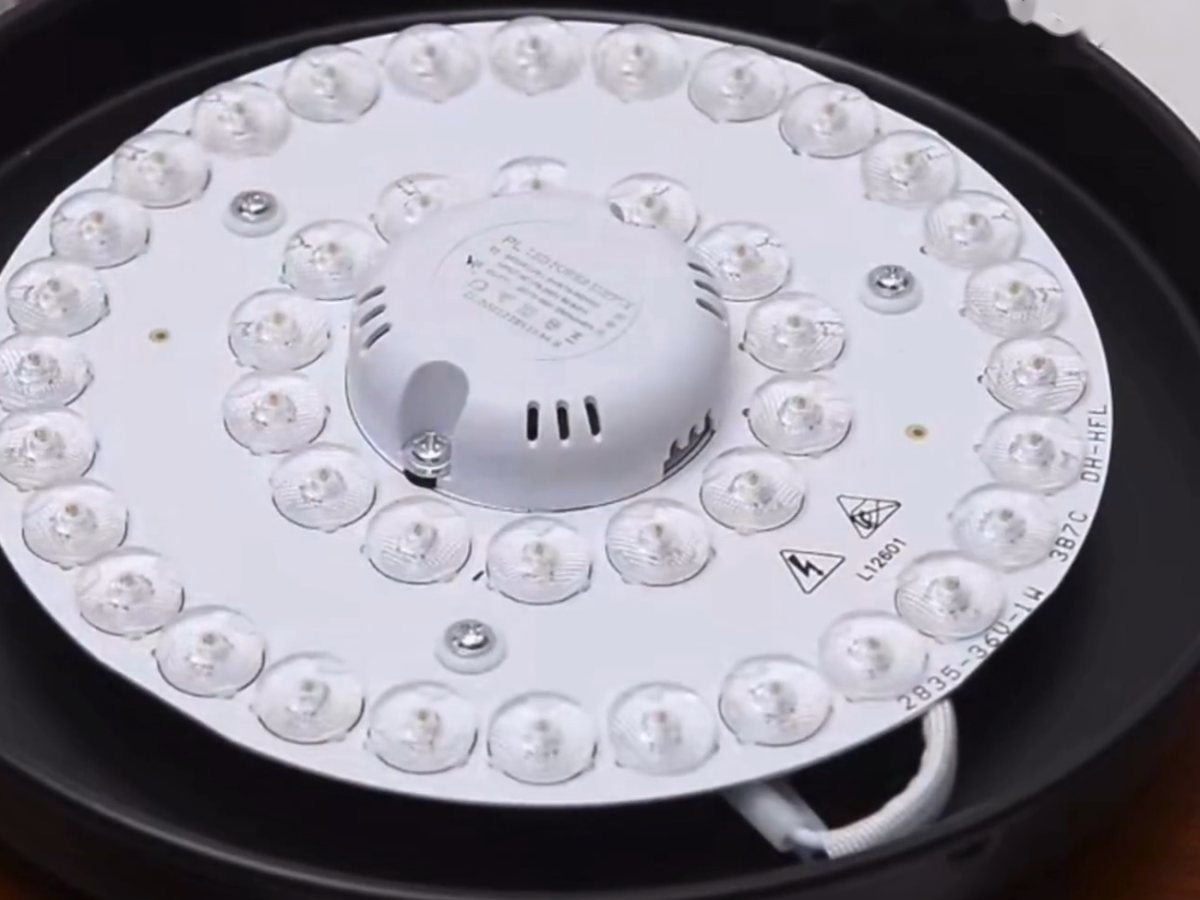

Sous le moteur, au centre, dévissez les vis du petit disque : elles servent à fixer la coupelle. Faites passer la fiche qui sort du moteur par le trou central de la coupelle, vissez la coupelle, puis branchez cette fiche sur celle du module LED.
Clipsez le module dans la coupelle, puis présentez le diffuseur et tournez-le jusqu'à ce qu'il se clipse.

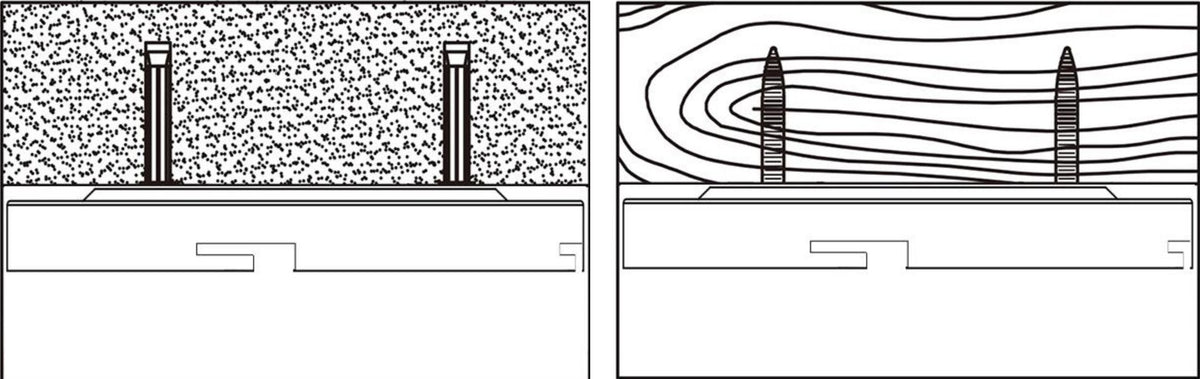

Faites passer les fils du plafond par le trou central du support, ils doivent pendre dessous, puis fixez-le fermement.
C'est bon quand le support ne bouge pas si vous tirez fermement dessus.

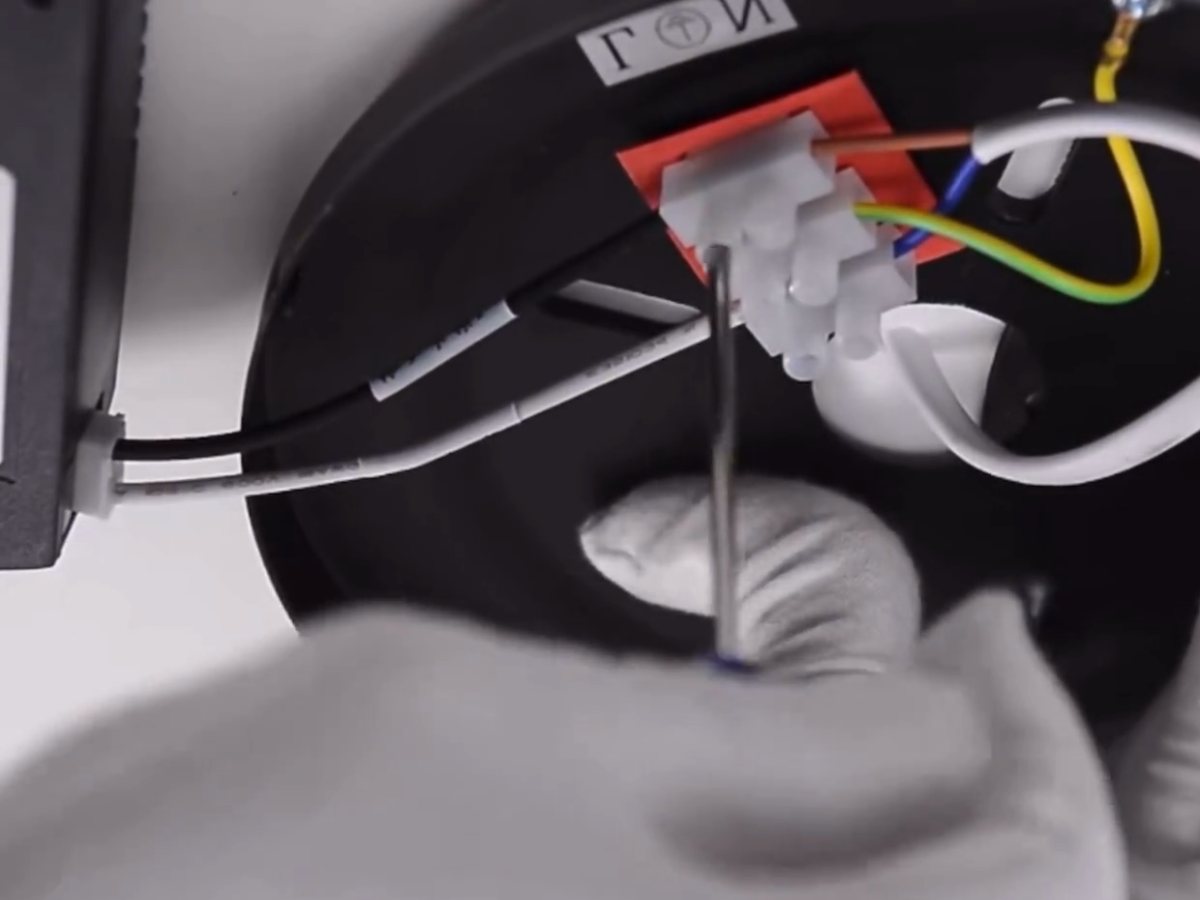

Accrochez le ventilateur au crochet du support, par la fente du haut de la cloche. Branchez ensuite les fils du plafond sur le domino du support, marqué L, terre et N.
Quel fil va où ?
Faites appel à un électricien s'il n'y a pas de fil vert et jaune au plafond, si les fils du plafond sont de la même couleur, ou s'il y en a plus de trois.

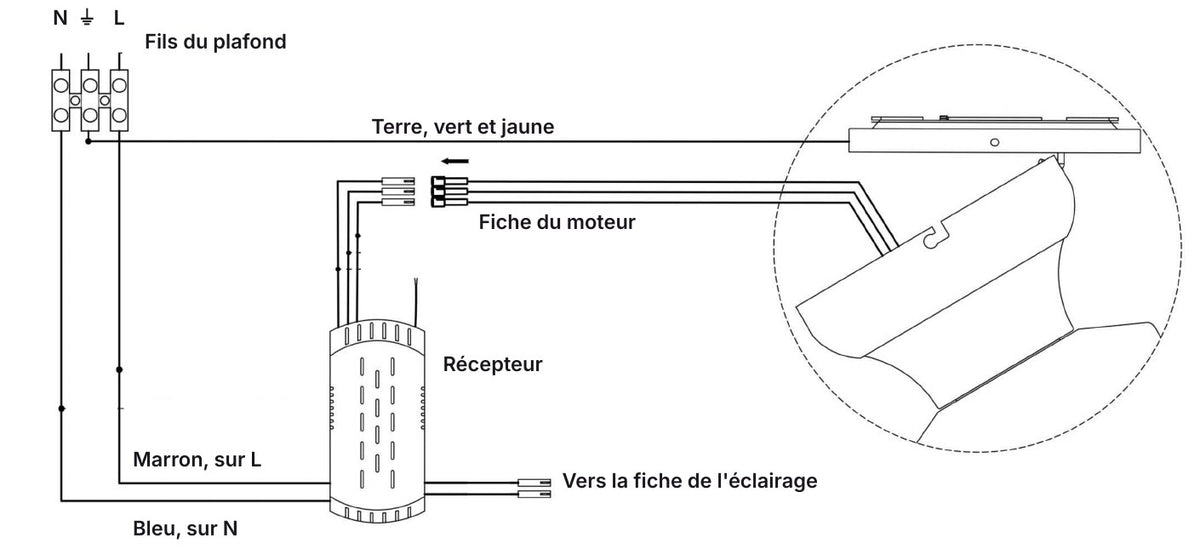

Branchez le fil marron du récepteur sur L et son fil bleu sur N, du côté du domino opposé aux fils du plafond. Branchez ensuite la fiche du moteur sur celle du récepteur, puis la fiche de l'éclairage, qui sort aussi du moteur, sur la deuxième fiche du récepteur.
Le fil fin qui sort seul du récepteur est son antenne : ne le branchez pas. Rangez le récepteur et tous les fils dans la cloche, pour qu'aucun ne pende.

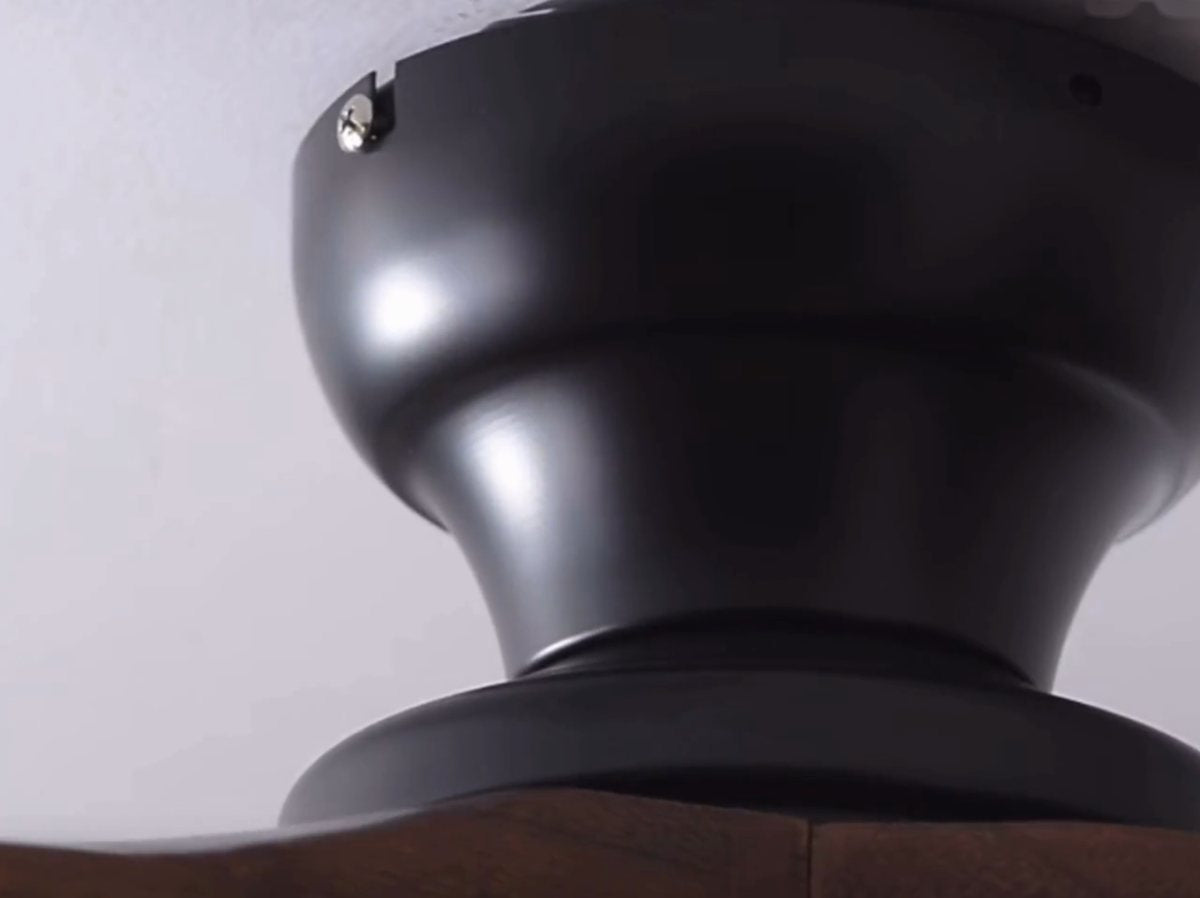

Vissez deux des vis gardées à l'étape 1 dans le support, face à face, sans les serrer. Remontez la cloche contre le support, ses fentes face à ces deux vis, et tournez-la pour l'engager.
Vissez les deux autres vis, puis serrez les quatre.
Le test final
Remettez le courant au disjoncteur, placez les 2 piles AAA dans la télécommande, allumez la lumière, puis essayez les vitesses. Si un interrupteur mural alimente le ventilateur, laissez-le toujours allumé : la télécommande ne fonctionne que sous tension. Votre ventilateur est prêt.
Le ventilateur se commande avec la télécommande ou avec la commande murale sans fil fournie, au choix. Toutes deux allument et éteignent la lumière, démarrent et arrêtent le ventilateur et changent la vitesse. La commande murale règle aussi une minuterie : au bout de la durée choisie, le ventilateur s'arrête seul. La télécommande fonctionne avec 2 piles AAA, non fournies.
Été ou hiver ? En été, l'air doit descendre : vous devez le sentir sous le ventilateur. En hiver, appuyez sur la touche de sens de rotation de la télécommande pour que l'air monte, et choisissez une petite vitesse : l'air chaud resté au plafond redescend doucement. Le sens se change pendant que le ventilateur tourne.
La commande murale sans fil fournie commande aussi le ventilateur et la lumière.
Le disjoncteur saute quand vous le remettez, ou toujours rien ? Laissez le courant coupé et faites vérifier le branchement par un électricien.
Un ventilateur neuf peut demander quelques heures, voire quelques jours de rodage.
Il tourne sans doute en mode hiver, qui fait monter l'air. Appuyez sur la touche de sens de rotation de la télécommande : en été, vous devez sentir le souffle sous le ventilateur.
Utilisez la minuterie de la commande murale : il s'arrête seul au bout de la durée choisie.
Le détail est à l'étape 5 pour les fils du plafond, et à l'étape 6 pour le récepteur.
Coupez au disjoncteur, déposez l'ancien luminaire et sa douille pour retrouver les fils du plafond, puis suivez les étapes 4 et 5.
Ne suspendez jamais le ventilateur au crochet de la boîte : fixez le support dans la dalle ou la solive (étape 4). Les fils du plafond se branchent sur le domino du support (étape 5). Au moindre doute, faites appel à un électricien.
Ne vissez jamais le support dans la plaque seule : il doit être fixé dans la structure, une solive ou la dalle. En cas de doute, demandez conseil à un professionnel.
Ce ventilateur se fixe sur un plafond droit. Si votre plafond est en pente, fabriquez une cale en bois qui rattrape la pente, fixez-la solidement dans la structure du plafond, puis fixez le support dessus. Au moindre doute, faites appel à un professionnel.
Vérifiez d'abord dans les calages et au fond du carton : les petites pièces sont souvent glissées dans un sachet. Selon les séries, les quantités de petites pièces peuvent légèrement varier.
Si une pièce manque vraiment, répondez à l'e-mail de confirmation de votre commande avec une photo du contenu du carton : nous vous l'envoyons.

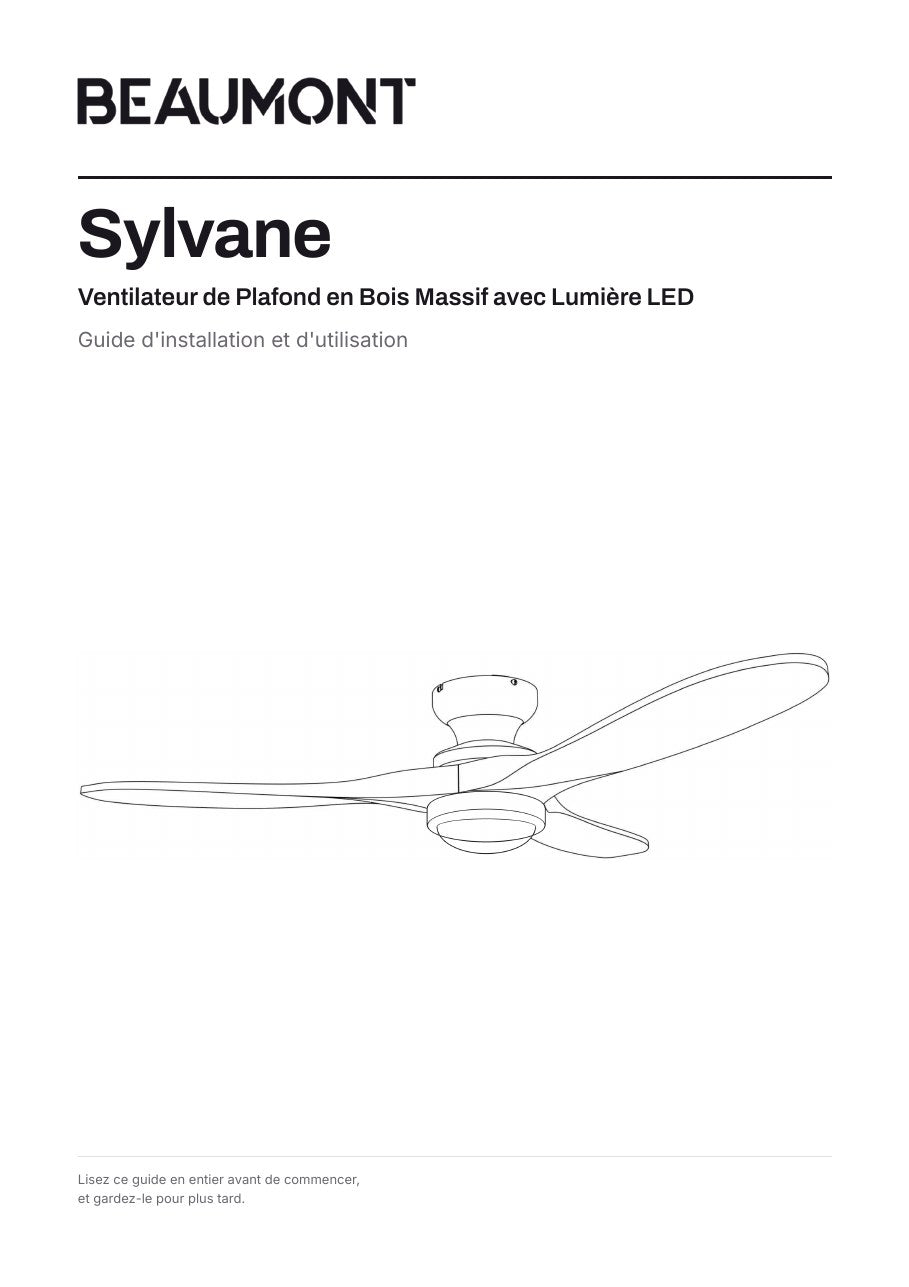

Le guide d'installation et d'utilisation, avec toutes les étapes en images. PDF à imprimer ou à garder sur votre téléphone.
