Aide et installation
À prévoir : tournevis cruciforme et plat, escabeau, perceuse, pince à dénuder, ruban isolant, testeur de tension, des piles pour la télécommande (elles ne sont pas fournies), et si possible une deuxième personne pour tenir le ventilateur.
Le courant reste coupé au disjoncteur jusqu'au test final.

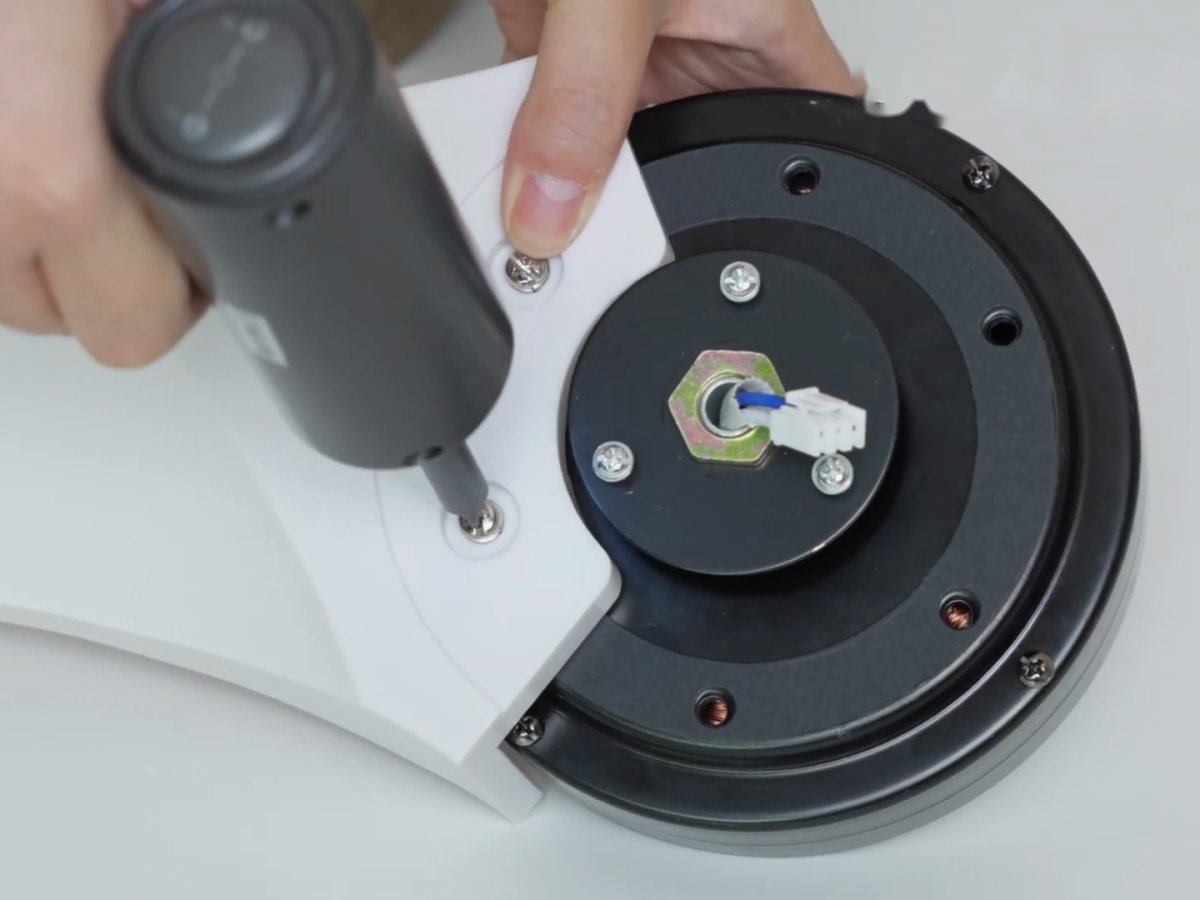

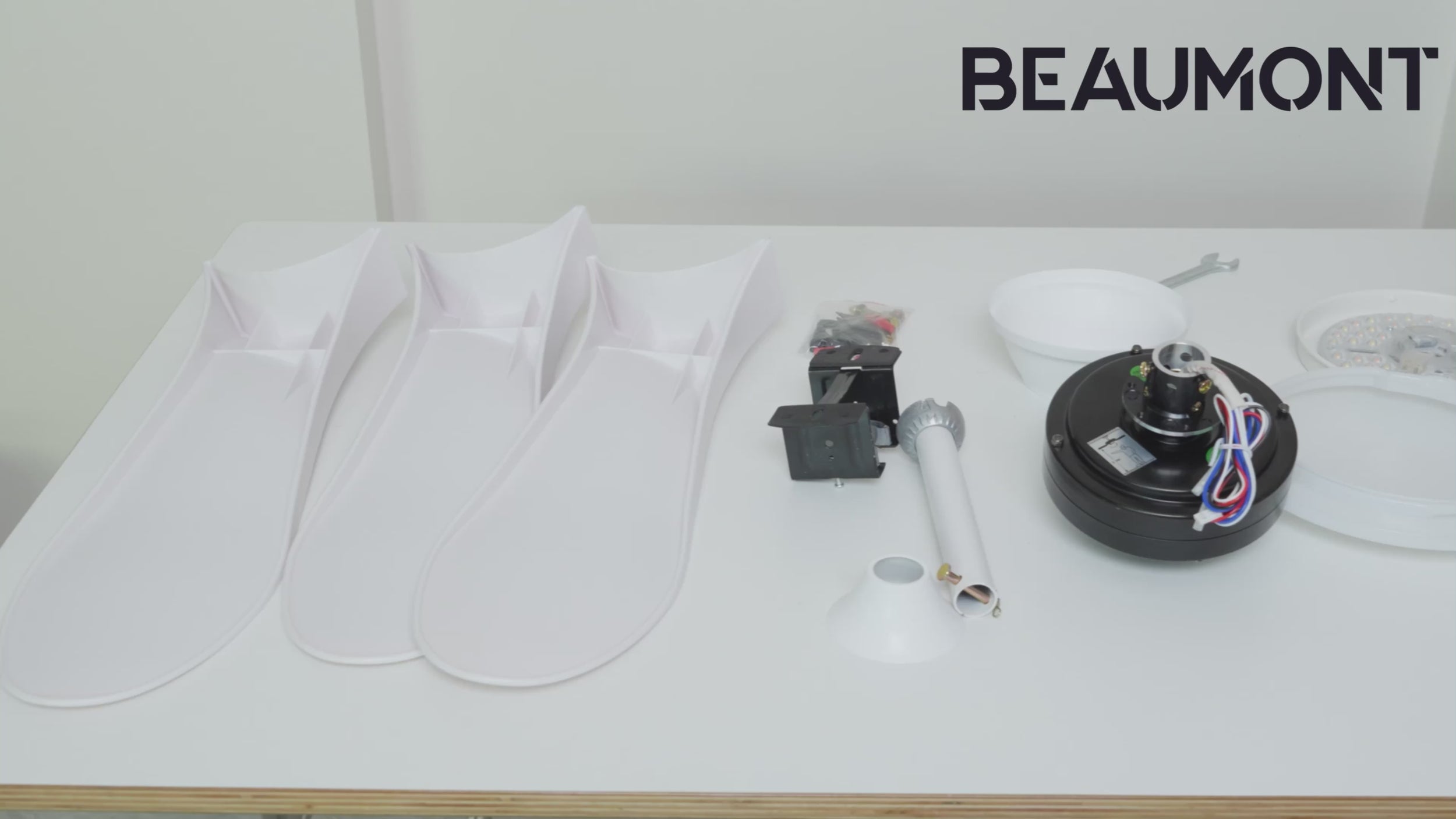

Le ventilateur s'assemble d'abord sur une table. Retournez le moteur : les pales et l'éclairage se montent sur sa face du dessous. Repérez les numéros 1, 2 et 3 sur le moteur et sur les pales : chaque pale se monte à l'emplacement qui porte son numéro. Posez une pale contre le disque central, alignez ses trous sur ceux du moteur, puis vissez-la avec ses vis et leurs rondelles, sans serrer à fond. Posez les deux autres de la même façon, puis serrez toutes les vis.
C'est bon quand les vis des trois pales sont serrées et qu'aucune pale ne bouge à la main.

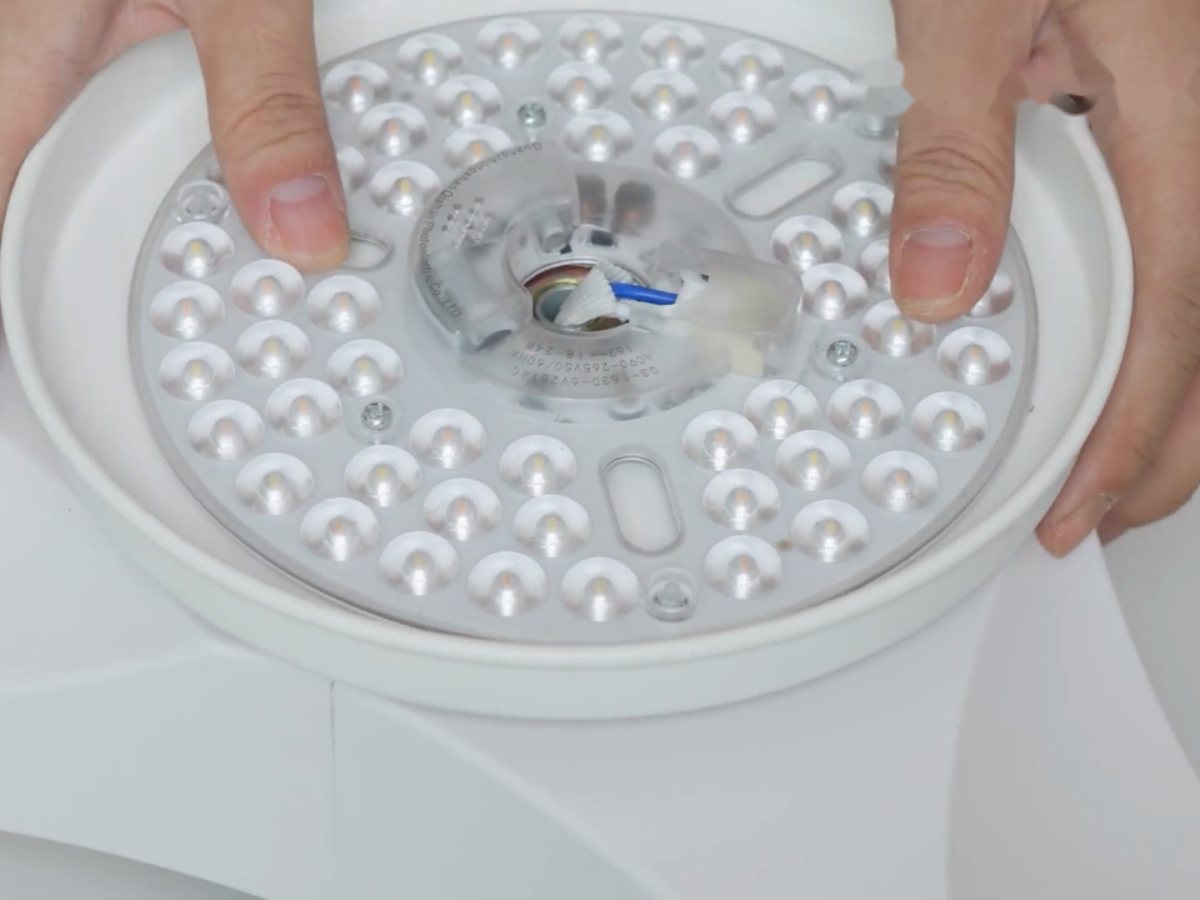

Sortez le module LED de sa coupelle. Au centre du moteur, dévissez les vis du petit disque : elles servent à fixer la coupelle. Faites passer la fiche qui sort du moteur par le trou central de la coupelle, vissez la coupelle avec ces vis, puis branchez cette fiche sur celle du module LED.
Posez le module dans la coupelle, en rentrant la fiche au centre sans pincer le fil. Selon la version, il tient par ses aimants ou se fixe simplement à la main. Le diffuseur se pose à la toute fin, à l'étape 7.
Deux tiges sont fournies : la courte pour un plafond bas, la longue pour un plafond plus haut. Dans tous les cas, le bas des pales doit rester à au moins 2,30 m du sol. La rotule est montée sur l'une des deux. Pour prendre l'autre, desserrez les vis de la rotule, retirez la barre qui la traverse et sortez la rotule. Glissez-la sur l'autre tige, remettez la barre et resserrez les vis.

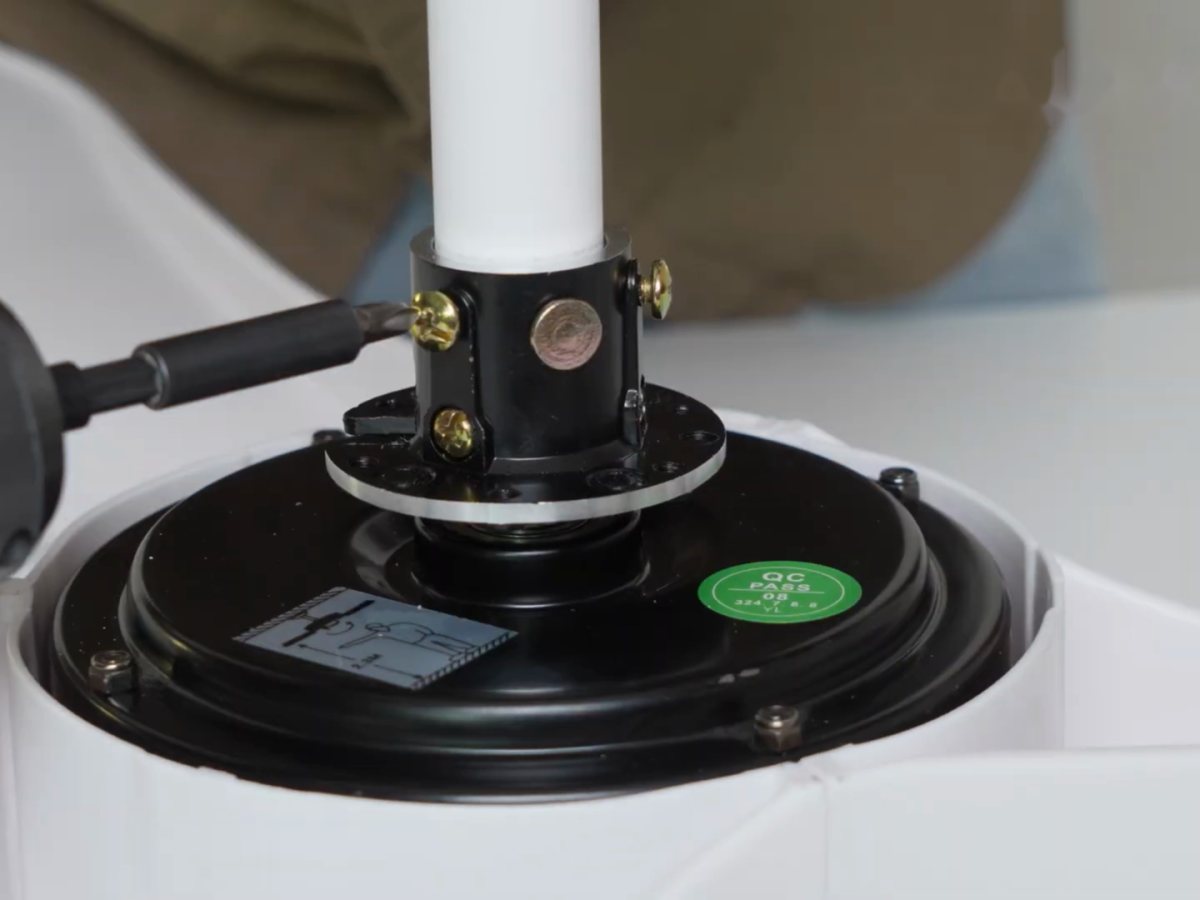

Retournez l'ensemble sur la couverture, éclairage vers le bas. Retirez l'axe et sa goupille au bas de la tige, et desserrez les vis de la pièce noire du moteur, sans les retirer. Enfilez sur la tige la cloche, ouverture vers la rotule, puis le cache, partie évasée vers le moteur. Passez les fils du moteur dans la tige jusqu'à la rotule. Emboîtez la tige dans la pièce noire, alignez les trous, remettez l'axe et bloquez-le avec sa goupille, serrez les vis, puis descendez le cache dessus.

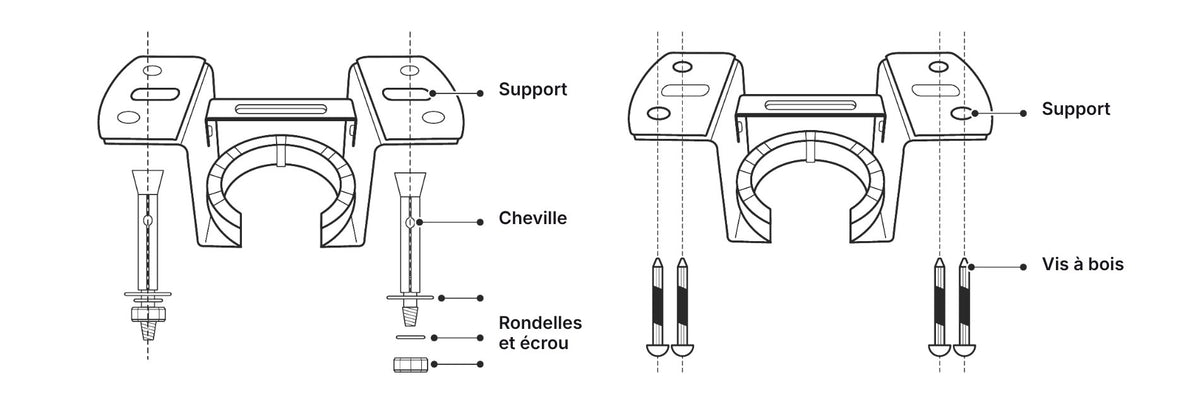

Laissez pendre les fils du plafond au centre du support, puis fixez-le fermement.
C'est bon quand le support ne bouge pas si vous tirez fermement dessus.

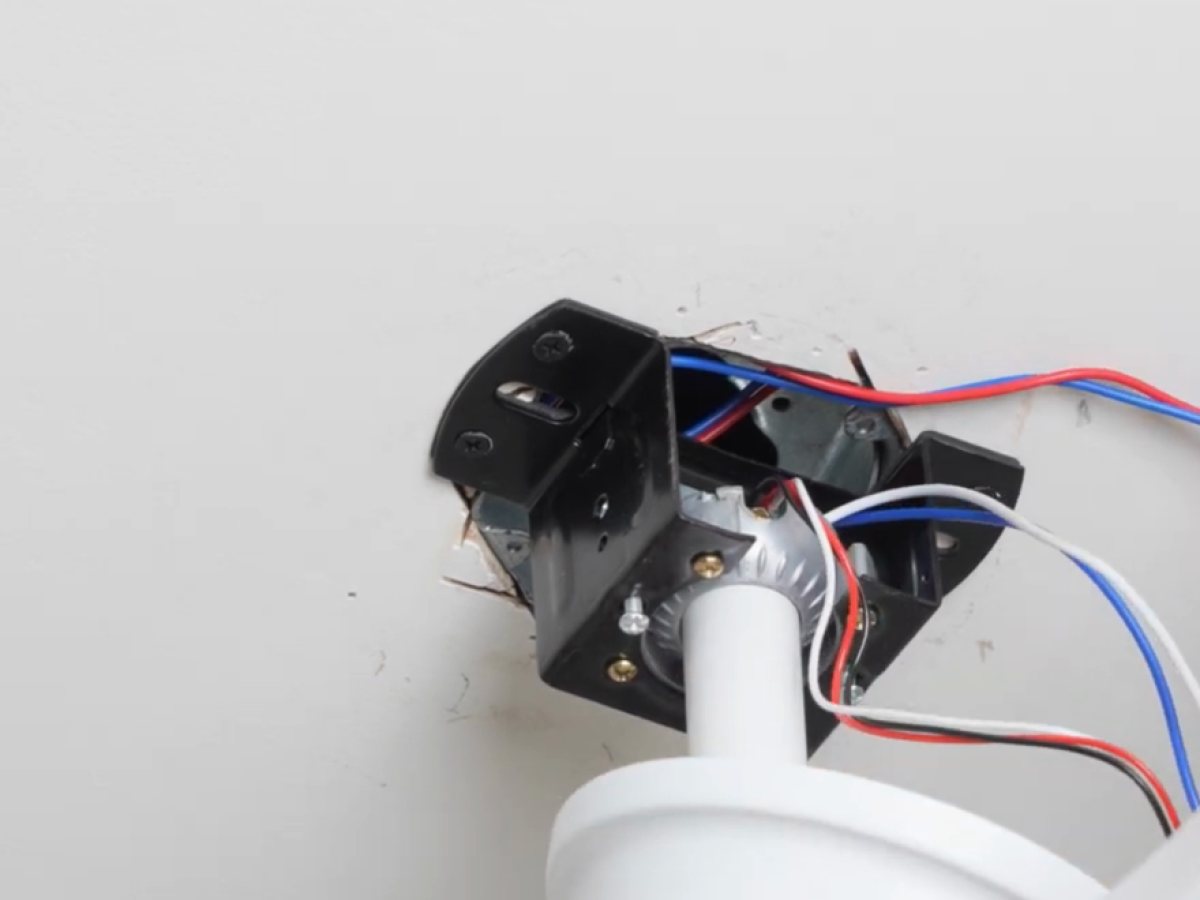

Posez la rotule dans le support, sa rainure sur l'ergot du support : le ventilateur ne doit pas pouvoir tourner sur lui-même. Branchez les fiches du récepteur sur celles qui sortent de la tige, couleur sur couleur. Raccordez ensuite les fils du plafond à ceux du récepteur, avec les capuchons fournis ou des bornes à levier.
Rangez le récepteur et tous les fils dans le support, pour qu'aucun ne pende.
Quel fil va où ?
Faites appel à un électricien s'il n'y a pas de fil vert-jaune au plafond, si les fils du plafond sont de la même couleur, ou s'il y en a plus de trois.

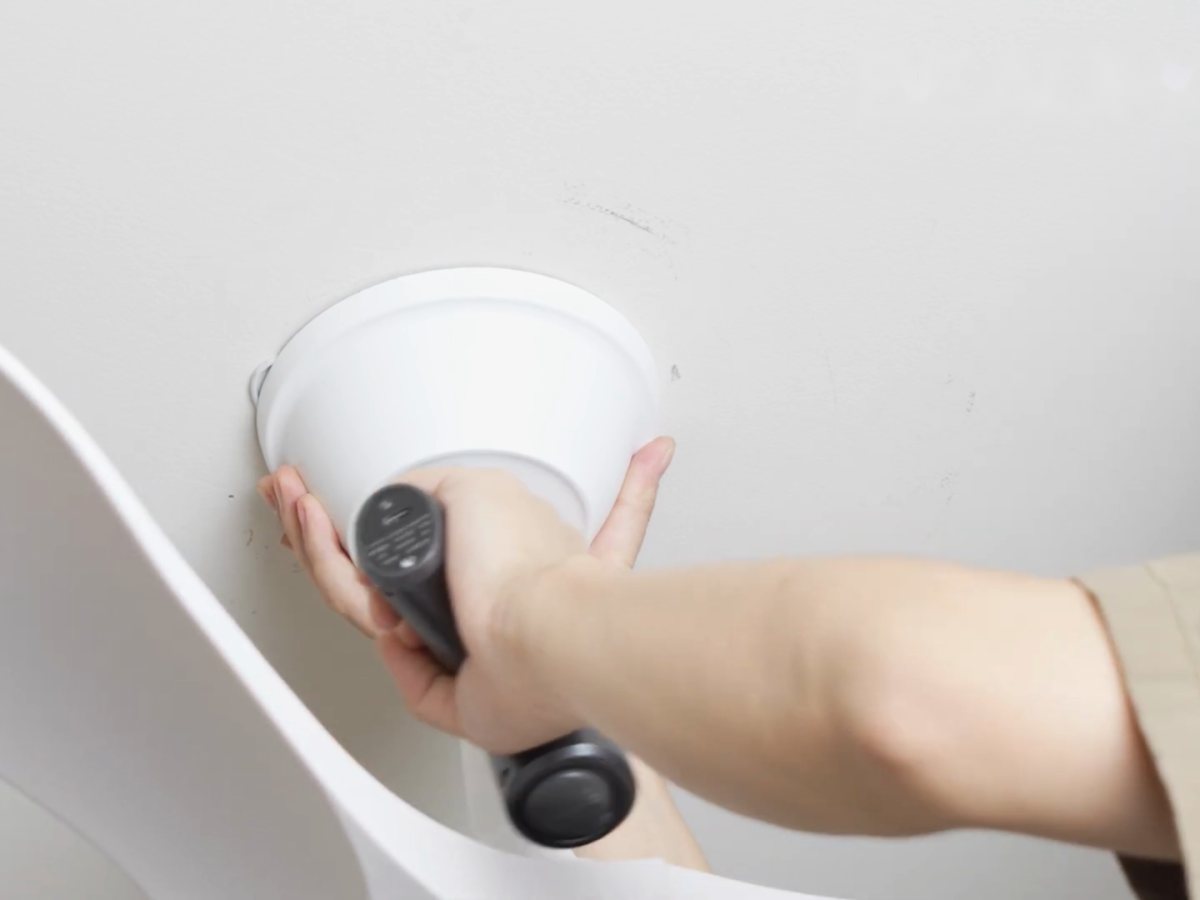

Desserrez de quelques tours les vis sous le support, sans les retirer. Remontez la cloche le long de la tige jusqu'au plafond, faites passer les têtes des vis dans les trous en forme de serrure de la cloche, et tournez-la pour l'engager.
Serrez les vis.

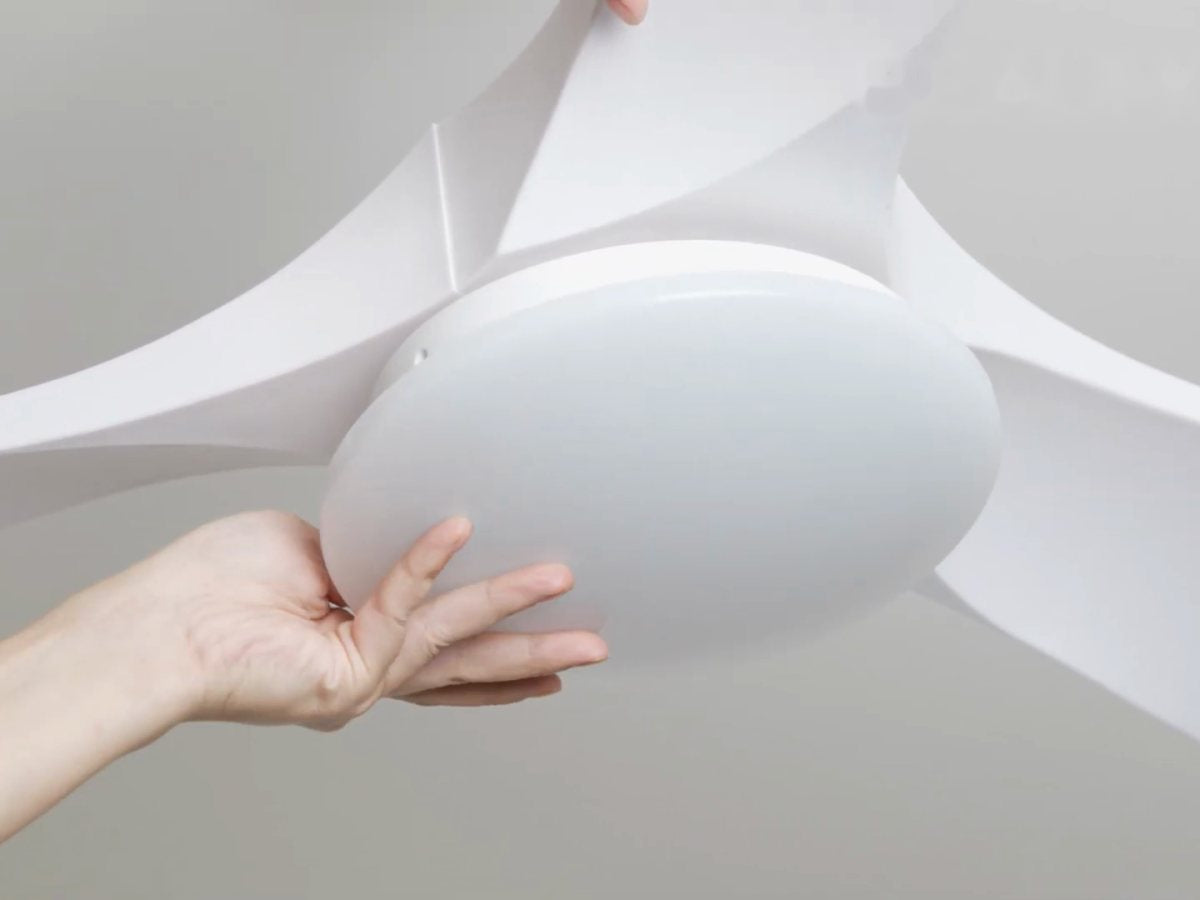

Présentez le diffuseur sous le module LED et tournez-le jusqu'à ce qu'il soit bloqué.
Le test final
Remettez le courant au disjoncteur, placez les piles dans la télécommande, allumez la lumière, puis essayez les vitesses. Si un interrupteur mural alimente le ventilateur, laissez-le toujours allumé : la télécommande ne fonctionne que sous tension. Votre ventilateur est prêt.
Le ventilateur se commande avec la télécommande, qui se range sur son support mural fourni. Elle allume et éteint la lumière, démarre et arrête le ventilateur, règle six vitesses et change le sens de rotation. Elle a aussi un mode brise naturelle, et une minuterie qui l'arrête seul au bout de 1, 2 ou 4 heures (pour l'annuler, arrêtez le ventilateur). Une touche d'arrêt général éteint d'un coup la lumière et le ventilateur.
Été ou hiver ? En été, l'air descend : vous le sentez sous le ventilateur. En hiver, appuyez sur la touche hiver de la télécommande pour que l'air monte, et choisissez une petite vitesse : l'air chaud resté au plafond redescend doucement. Le sens se change pendant que le ventilateur tourne.
Le disjoncteur saute quand vous le remettez, ou toujours rien ? Laissez le courant coupé et faites vérifier le branchement par un électricien.
Un ventilateur neuf peut demander quelques heures, voire quelques jours de rodage.
Il tourne sans doute en mode hiver. Appuyez sur la touche été de la télécommande.
Le détail est à l'étape 5.
Coupez au disjoncteur, déposez l'ancien luminaire et sa douille pour retrouver les fils du plafond, puis suivez les étapes 4 et 5.
Ne suspendez jamais le ventilateur au crochet de la boîte : fixez le support dans la dalle ou la solive (étape 4). Les fils du plafond se raccordent au récepteur (étape 5). Au moindre doute, faites appel à un électricien.
Ne vissez jamais le support dans la plaque seule : il doit être fixé dans la structure, une solive ou la dalle. En cas de doute, demandez conseil à un professionnel.
Jusqu'à 30° de pente, fixez le support directement : la rotule laisse le ventilateur pendre droit. Au-delà, fabriquez une cale en bois qui rattrape la pente, fixez-la solidement dans la structure du plafond, puis fixez le support dessus.
Vérifiez d'abord dans les calages et au fond du carton : les petites pièces sont souvent glissées dans un sachet. Selon les séries, les quantités de petites pièces peuvent légèrement varier.
Si une pièce manque vraiment, répondez à l'e-mail de confirmation de votre commande avec une photo du contenu du carton : nous vous l'envoyons.

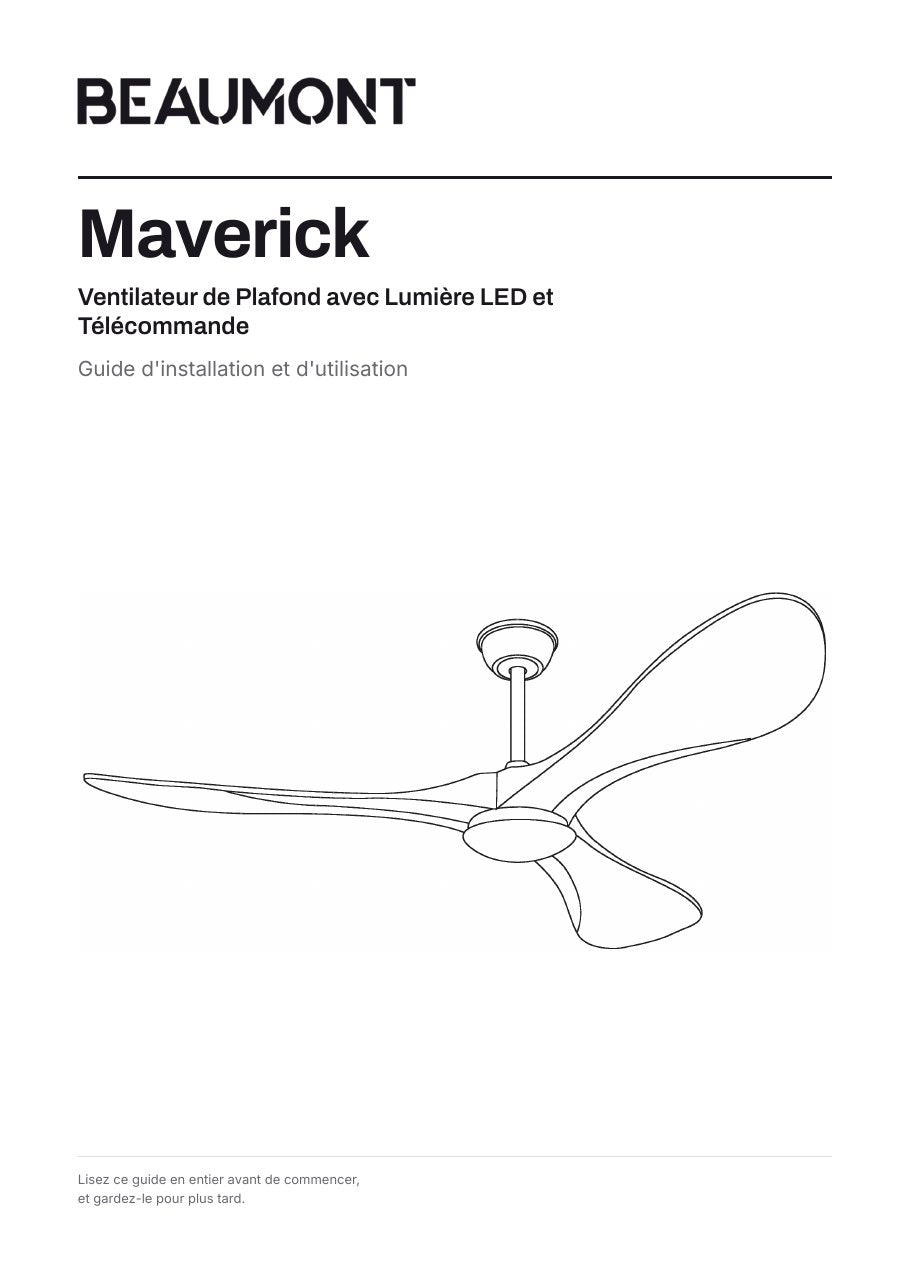

Le guide d'installation et d'utilisation, avec toutes les étapes en images. PDF à imprimer ou à garder sur votre téléphone.
