Aide et installation
À prévoir : tournevis cruciforme et plat, escabeau, perceuse, pince à dénuder, ruban isolant, testeur de tension, 2 piles AAA pour la télécommande (elles ne sont pas fournies), et si possible une deuxième personne pour tenir le ventilateur.
Le courant reste coupé au disjoncteur jusqu'au test final.

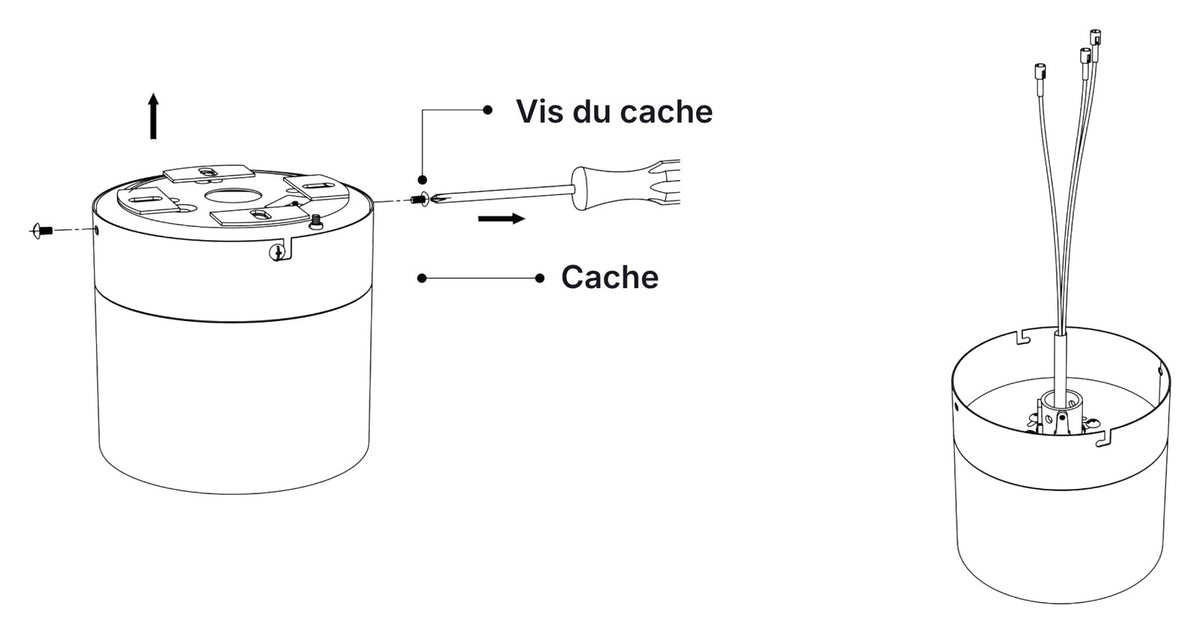

Le ventilateur s'assemble d'abord sur une table : il ne monte au plafond qu'à l'étape 5. Le support qui se fixe au plafond est livré vissé dans le cache. Retirez les 4 vis sur le côté du cache, gardez-les pour l'étape 7, et sortez le support par le haut. Mettez-le de côté jusqu'à l'étape 4.

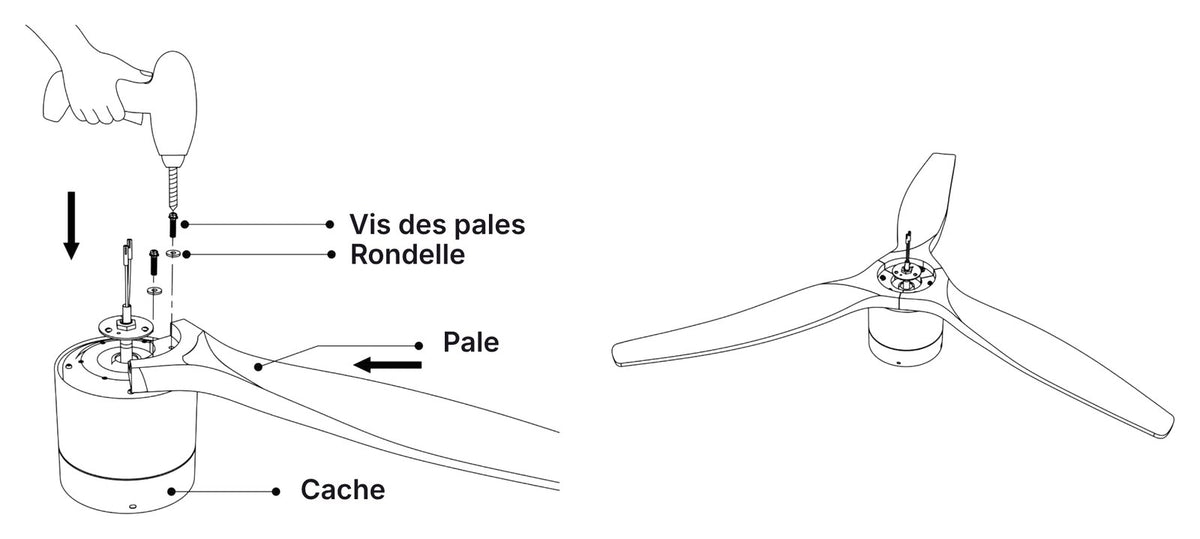

Posez le ventilateur à l'envers sur une surface douce, le cache en bas. Sur le moteur, les trous vont par groupes repérés par un numéro : chaque groupe reçoit une pale. Présentez une pale, son étiquette vers le haut, alignez ses trous sur un groupe et vissez-la, sans serrer à fond. Posez les deux autres pales de la même façon, puis serrez toutes les vis.
C'est bon quand les vis des trois pales sont serrées et qu'aucune pale ne bouge à la main.

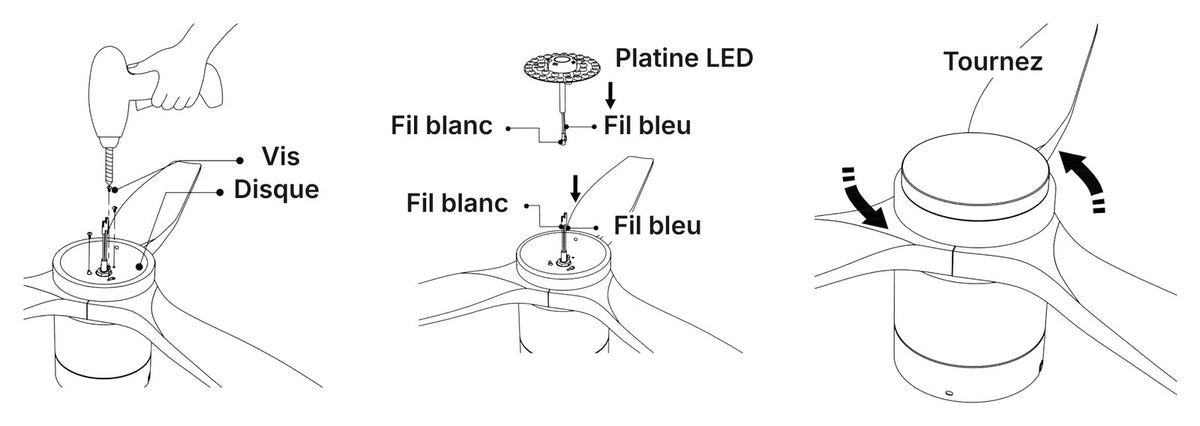

Toujours à l'envers sur la table, desserrez les trois vis au centre du moteur. Posez le disque de l'éclairage, les fils du moteur passés par son centre, et vissez-le avec ces trois vis.
Branchez la fiche de la platine LED sur celle du moteur, fil blanc sur blanc, fil bleu sur bleu, et posez la platine dans le disque. Posez le diffuseur sur la platine et tournez-le pour le bloquer.
Faites passer les fils du plafond par le trou central du support : ils se branchent à l'étape 6, sur le domino du support.
C'est bon quand le support ne bouge pas si vous tirez fermement dessus.

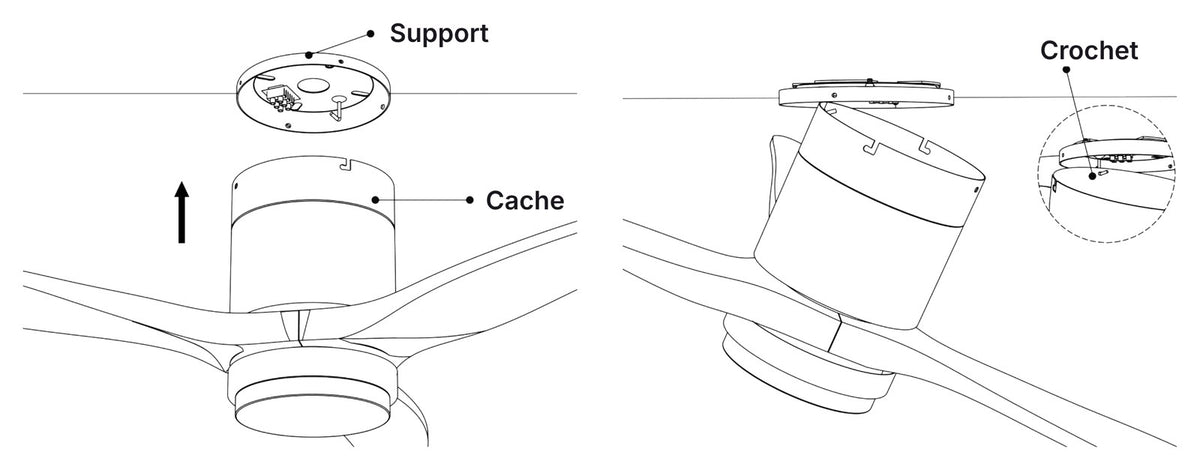

Retournez le ventilateur, éclairage vers le bas, et soulevez-le jusqu'au support, avec l'aide d'une deuxième personne si possible. Accrochez le cache au crochet du support : il reste suspendu là le temps du branchement.

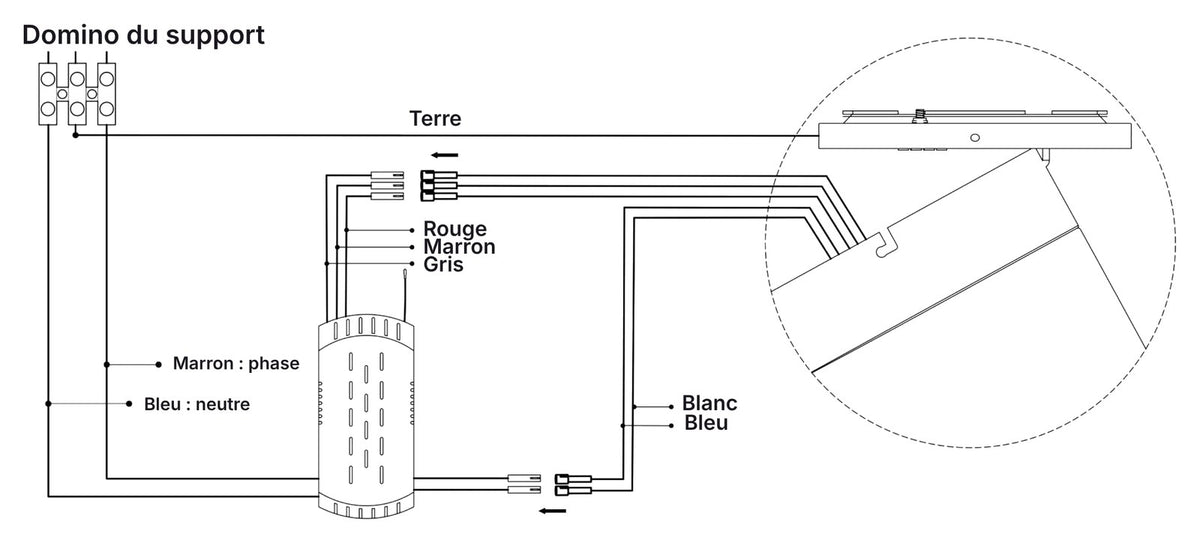

Sur le domino du support : le fil marron du récepteur dans la même borne que la phase du plafond, son fil bleu dans la même borne que le neutre, et la terre du plafond dans la borne du milieu, reliée au support.
Emboîtez la fiche du moteur (fils rouge, marron et gris) sur celle du récepteur, couleur sur couleur, puis la fiche de l'éclairage (fils blanc et bleu).
Rangez le récepteur et tous les fils dans le cache, pour qu'aucun ne pende.
Quel fil va où ?
Faites appel à un électricien s'il n'y a pas de fil vert-jaune au plafond, si les fils du plafond sont de la même couleur, ou s'il y en a plus de trois.

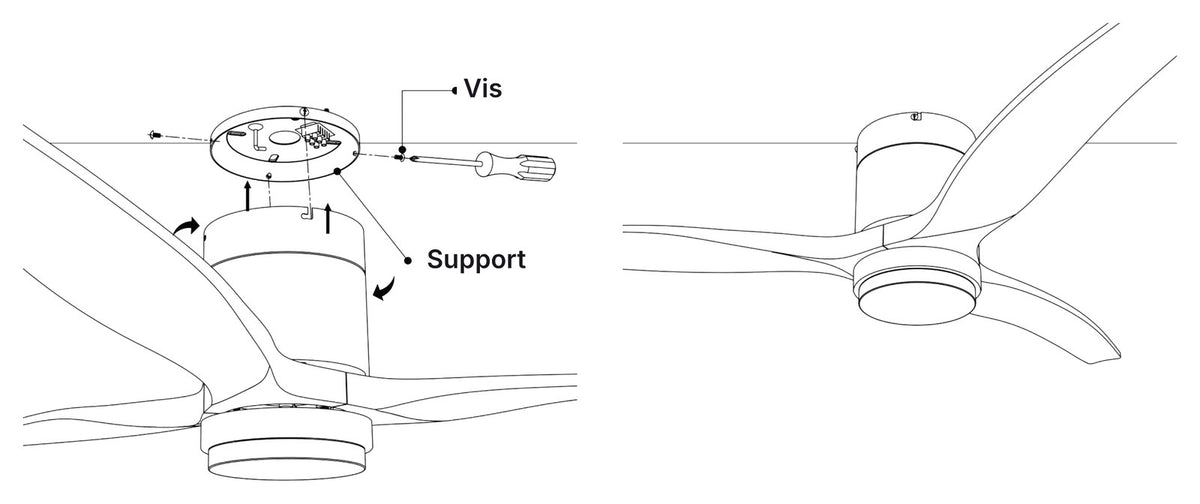

Vissez deux des vis gardées à l'étape 1 dans le support, face à face, sans les serrer. Poussez le cache contre le support, ses encoches face à ces deux vis, et tournez-le pour l'engager.
Vissez les deux autres vis, puis serrez les quatre.
Le test final
Remettez le courant au disjoncteur, placez les 2 piles AAA dans la télécommande, allumez la lumière, puis démarrez le ventilateur et essayez les vitesses. Si un interrupteur mural alimente le ventilateur, laissez-le toujours allumé : la télécommande ne fonctionne que sous tension. Votre ventilateur est prêt.
Le ventilateur se commande avec la télécommande, qui se range sur son support mural fourni. La touche LIGHT ON/OFF allume et éteint la lumière. Les touches 1 à 6 règlent la vitesse, de 1, la plus douce, à 6, la plus forte, et la touche FAN/OFF, au centre, arrête le ventilateur. La touche ALL OFF éteint d'un coup la lumière et le ventilateur. La touche aux trois vagues lance le mode brise naturelle. Les touches de minuterie arrêtent le ventilateur au bout de la durée indiquée sur la touche (pour l'annuler, appuyez sur FAN/OFF).
Été ou hiver ? En été, appuyez sur F : l'air descend, vous le sentez sous le ventilateur. En hiver, appuyez sur R pour que l'air monte, et choisissez une petite vitesse : l'air chaud resté au plafond redescend doucement. Le sens se change pendant que le ventilateur tourne.
Le disjoncteur saute quand vous le remettez ? Laissez le courant coupé et faites vérifier le branchement par un électricien.
Un ventilateur neuf peut demander quelques heures, voire quelques jours de rodage.
Il tourne sans doute en mode hiver. Appuyez sur la touche F de la télécommande.
Le détail est à l'étape 6.
Coupez au disjoncteur, déposez l'ancien luminaire et sa douille pour retrouver les fils du plafond, puis suivez les étapes 4 et 6.
Ne suspendez jamais le ventilateur au crochet de la boîte : fixez le support dans la dalle ou la solive (étape 4). Les fils du plafond se branchent sur le domino du support (étape 6). Au moindre doute, faites appel à un électricien.

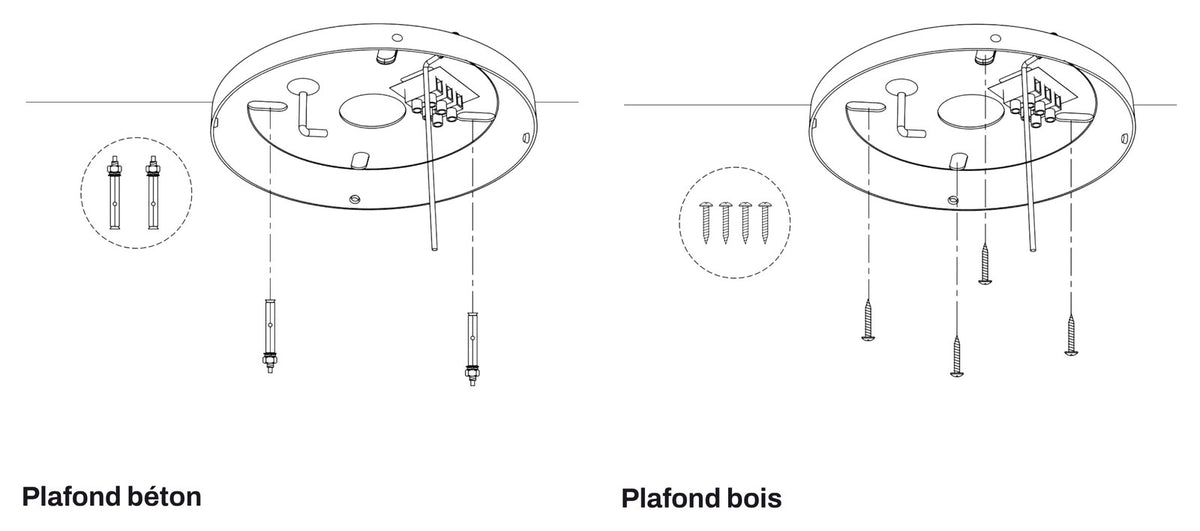

Ne vissez jamais le support dans la plaque seule : il doit être fixé dans la structure, une solive ou la dalle. En cas de doute, demandez conseil à un professionnel.
Ce ventilateur se fixe à plat, sans rotule. Sur un plafond en pente, fabriquez une cale en bois qui rattrape la pente, fixez-la solidement dans la structure du plafond, puis fixez le support dessus.
Vérifiez d'abord dans les calages et au fond du carton : les petites pièces sont souvent glissées dans un sachet. Selon les séries, les quantités de petites pièces peuvent légèrement varier.
Si une pièce manque vraiment, répondez à l'e-mail de confirmation de votre commande avec une photo du contenu du carton : nous vous l'envoyons.

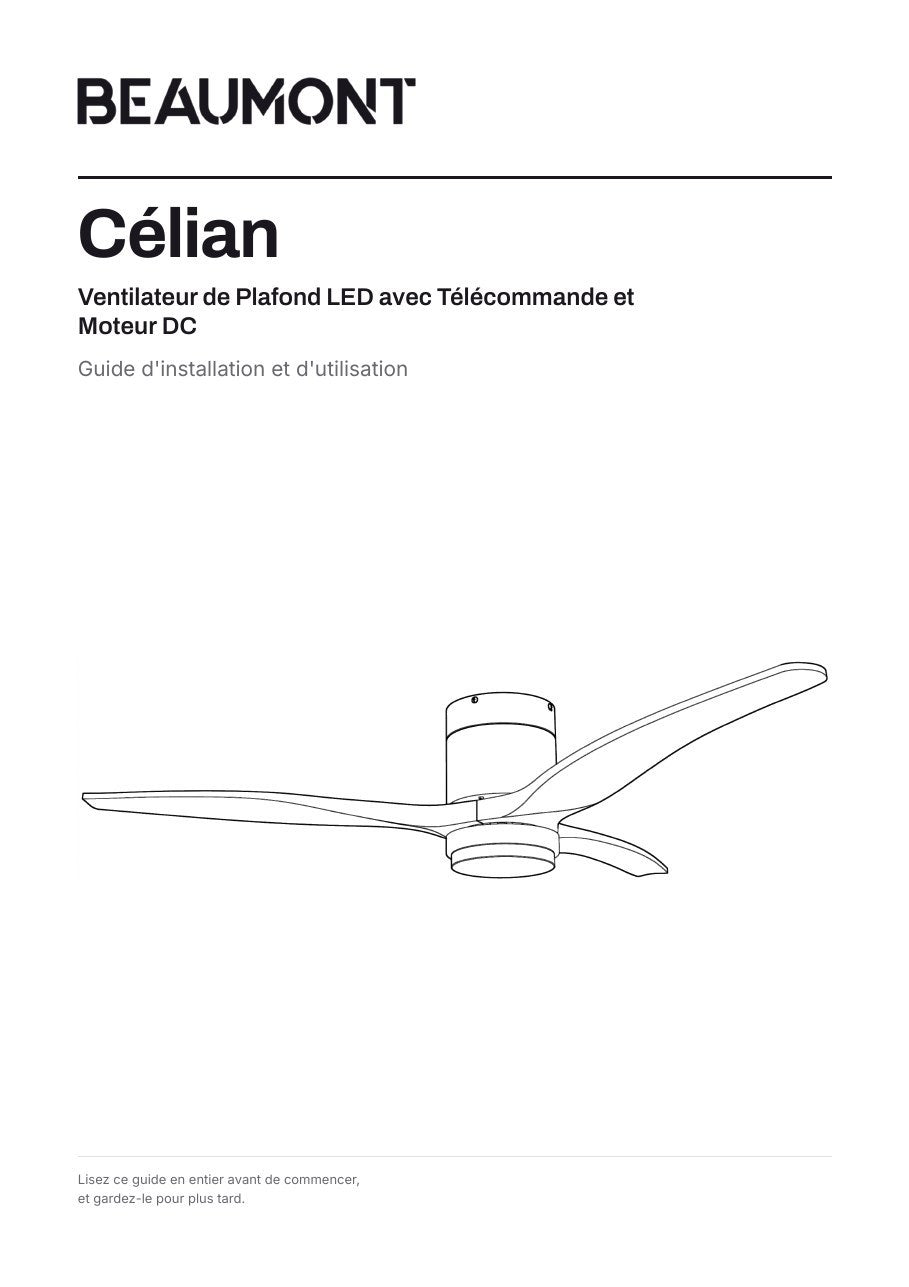

Le guide d'installation et d'utilisation, avec toutes les étapes en images. PDF à imprimer ou à garder sur votre téléphone.
